コネクタ，LED，回路図 anchor.png

Page Top

P1/J8/GPIO 拡張コネクタ anchor.png

26pin/40pin 2.54mmデュアルピンヘッダ
GPIO用拡張

Pi1B+
Pi2B
Pi3B
zero
zerow		Pi1B
Rev2		Pi1BピンピンPi1BPi1B
Rev2		Pi1B+
Pi2B
Pi3B
zero
zerow
3.3V(max 50mA)125V-IN(PolySW)
GPIO 2↑1.8K
I2C1_SDA		GPIO 0↑1.8K
I2C0_SDA		345V-IN(PolySW)
GPIO 3↑1.8K
I2C1_SCL		GPIO 1↑1.8K
I2C0_SCL		56GND
GPIO 4↑
GPIO_GCLK		78GPIO 14
UART0_TXD
GND910GPIO 15
UART0_RXD
GPIO 17↓
UART0_RTS		1112GPIO 18↓
SPI1_CE0_N
PWM0
GPIO 27↓GPIO 21↓
PCM_DIN
GPCLK1		1314GND
GPIO 22↓
SD1_CLK
ARM_TRST		1516GPIO 23↓
SD1_CMD
ARM_RTCK
3.3V(max 50mA)1718GPIO 24↓
SD1_DATA0
ARM_TDO
GPIO 10↓
SPI0_MOSI		1920GND
GPIO 9↓
SPI0_MISO		2122GPIO 25↓
ARM_TCK
GPIO 11↓
SPI0_SCLK		2324GPIO 8↑
SPI0_CE0_N
GND2526GPIO 7↑
SPI0_CE1_N
GPIO 0↑1.8K
IS_SD		　2728　GPIO 1↑1.8K
IS_SC
GPIO 5↑　2930　GND
GPIO 6↑　3132　GPIO 12↓
GPIO 13↓　3334　GND
GPIO 19↓　3536　GPIO 16↓
GPIO 26↓　3738　GPIO 20↓
GND　3940　GPIO 21↓
  • Pi1のRev1とRev2は多少ピン配置が違う。
  • Pi1 Rev1とrev2は，26pin。
  • GPIOピンは，3.3V系（5V tolerantでは無い）
  • GPIOピンは，high/low/rise/fall/changeでの割り込みをチップではサポートしている。しかし標準Kernelでは割り込みはサポートしていない。（要パッチ）
  • GPIOピンは，チップ内蔵のプルアップ抵抗（50KΩ）/プルダウン抵抗（50KΩ）を使用できる。デフォルト：pull-up=↑，pull-down=↓（3，5pin=外付抵抗1.8KΩ）
  • GPIO入力は，シュミットをON/OFF設定可能。
  • GPIO出力は，ソース/シンク電流値を2mAから最大16mAまで設定可能。GPIO全体でmax.50mA（電源ON時=2mA）
Page Top

P2 VideoCore JTAG (Pi1B) anchor.png

8pin 2.54mmシングルピンヘッダ
おそらく，ブートストラップ（Video-Core）を書き込むために使用。

ピン内容
13.3V（P1-01と同じ。max 50mA）
2VC_TRST_N
3VC_TDI
4VC_TDO
5VC_TMS
6VC_TCLK
7GND
8GND
Page Top

P3 LAN9512 JTAG (Pi1B) anchor.png

7pin 2.54mmシングルピンヘッダ（未実装）

ピン内容
1SM_NRST
2SM_TDI
3SM_TDO
4SM_TMS
5SM_TCLK
6n.c.
7GND
Page Top

P4/J10 Ethernet (Pi1B,Pi1B Rev2,Pi2B,Pi3B,Pi3B+,Pi4B) anchor.png

RJ45コネクタ
100Base-TX Ethernet用

ピン内容
1TXP
23.3V_AN
3TXN
4RXP
5EXT_3.3V
6RXN
7n.c.
8n.c.
9PE
10PE
Page Top

P5 GPIO-EXT (Pi1B Rev2) anchor.png

8pin 2.54mmディアルピンヘッダ（未実装）
GPIOピン（Rev2から追加された）

ピン内容
15.0V(PolySW)
23.3V(max.50mA)
3GPIO 28/I2C0_SDA/PCM_CLK
4GPIO 29/I2C0_SCL/PCM_FS
5GPIO 30/PCM_DIN/UART0_CTS/UART1_CTS
6GPIO 31/PCM_DOUT/UART0_RTS/UART1_RTS
7GND
8GND
Page Top

P6/RUN RESET (Pi1B Rev2,Pi2B,Pi3B,ZeroW) anchor.png

2pin 2.54mmシングルピンヘッダ（未実装）
CPUリセット（Rev2から追加された）

ピン内容
1RUN(BCM2835 /RESET)
2GND)
Page Top

TV COMP-VIDEO (ZeroW) anchor.png

2pin 2.54mmシングルピンヘッダ（未実装）
COMP-VIDEO出力

ピン内容
1VIDEO-OUT
2GND)
Page Top

S1/J1/PWR 電源 (Pi1B,Pi1B Rev2,Pi2B,Pi3B,Pi3B+,ZeroW) anchor.png

MicroUSB-TypeBコネクタ
外部から電源を供給する。（Zero W以外はPoly SW搭載。）
5VDC/700mA-1000mA(Pi1B), 5VDC/2000mA(Pi2B) ,5VDC/2500mA(Pi3B)

ピン内容
1VIN(1A PolySW)
2n.c.
3n.c.
4n.c.
5GND
M1PE
M2PE
M3PE
M4PE
M5n.c.
M6n.c.

電源（+5V）は，このMicroUSBコネクタから供給するのだが，ポリスイッチを通して基板に+5Vが供給される。
しかしこのポリスイッチがかなりノーマル時でも抵抗値が高く，ボード負荷が高い時に電圧がドロップし，結果SDカードのファイルシステムを壊してしまったりする。もう何度もSDカードを書きなおしてます。
しょうがないんで，MicroSDコネクタ付近のポリスイッチを外して，ジャンパーして使っている ;(

Page Top

PWR IN 電源 (Pi4B) anchor.png

MicroUSB-TypeCコネクタ
外部から電源を供給する。（Poly SW搭載されていない。）
5VDC/3000mA

ピン内容
A1GND
A2n.c.
A3n.c.
A4VIN
A5CC1
A6D+
A7D-
A8n.c.
A9VIN
A10n.c.
A11n.c.
A12GND
B1GND
B2n.c.
B3n.c.
B4VIN
B5CC2
B6D+
B7D-
B8n.c.
B9VIN
B10n.c.
B11n.c.
B12GND
Page Top

S2/J4 DSIインターフェース (Pi1B,Pi1B Rev2,Pi2B,Pi3B,Pi3B+,Pi4B) anchor.png

15pin FFCコネクタ
液晶Display接続用のコネクタ（MIPI CSIインターフェース）。

ピン内容
1GND
2DSI1_DN1
3DSI1_DP1
4GND
5DSI1_CN
6DSI1_CP
7GND
8DSI1_DN0
9DSI1_DP0
10GND
11n.c.
12n.c.
13GND
143.3V
153.3V
Page Top

S3/J6 デジタルディスプレー(Pi1B,Pi1B Rev2,Pi2B,Pi3B,Pi3B+) anchor.png

HDMI(TypeA) コネクタ
ディスプレーを接続するコネクタ。

ピン内容
1HDMI_TX2_P
2GND
3HDMI_TX2_N
4HDMI_TX1_P
5GND
6HDMI_TX1_N
7HDMI_TX0_P
8GND
9HDMI_TX0_N
10HDMI_CLK_P
11GND
12HDMI_CLK_N
13HDMI_CEC_DAT
14n.c.
15HDMI_SCL
16HDMI_SDA
17GND
18+5V_HDMI
19HDMI_HPD
20PE
21PE
22PE
23PE
Page Top

J6 デジタルディスプレー(Zero,Zero W) anchor.png

Mini HDMI(TypeC)コネクタ
ディスプレーを接続するためのHDMIコネクタ

ピン内容
1GND
2HDMI_TX2_P
3HDMI_TX2_N
4GND
5HDMI_TX1_P
6HDMI_TX1_N
7GND
8HDMI_TX0_P
9HDMI_TX0_N
10GND
11HDMI_CLK_P
12HDMI_CLK_N
13GND
14HDMI_CEC
15HDMI_SCL
16HDMI_SDA
17n.c.
18+5V_HDMI
19HDMI_HPD
20GND
21GND
22GND
23GND
Page Top

J6/J13 デジタルディスプレー(Pi4B) anchor.png

Micro HDMI(TypeD)コネクタ
ディスプレーを接続するためのHDMIコネクタ

ピン内容
1HDMI1_HTPLG,HDMI2_HTPLG
2n.c.
3HDMI1_TX2_P,HDMI2_TX2_P
4GND
5HDMI1_TX2_N,HDMI2_TX2_N
6HDMI1_TX1_P,HDMI2_TX1_P
7GND
8HDMI1_TX1_N,HDMI2_TX1_N
9HDMI1_TX0_P,HDMI2_TX0_P
10GND
11HDMI1_TX0_N,HDMI2_TX0_N
12HDMI1_CLK_P,HDMI2_CLK_P
13GND
14HDMI1_CLK_N,HDMI2_CLK_N
15HDMI1_CEC,HDMI2_CEC
16GND
17HDMI1_SCL,HDMI2_SCL
18HDMI1_SDA,HDMI2_SDA
19+5V_HDMI
20GND
21GND
22GND
23GND
Page Top

S4 VIDEO-OUT (Pi1B,Pi1B Rev2) anchor.png

RCA-Pin Jack
コンポジットVIDE出力するコネクタ。

ピン内容
1GND
2COMP_VID
3n.c.
Page Top

S5/J3 Camera I/F CSI-2 (Pi1B,Pi1B Rev2,Pi2B,Pi3B,Pi3B+,Pi4B) anchor.png

15pin FFCコネクタ
CSI-2なカメラモジュールを接続できる。

ピン内容
1GND
2CAM1_DN0
3CAM1_DP0
4GND
5CAM1_DN1
6CAM1_DP1
7GND
8CAM1_CN
9CAM1_CP
10GND
11CAM_GPIO
12CAM_CLK
13SCL1
14SDA1
153.3V
Page Top

S6 AUDIO OUT (Pi1B,Pi1B Rev2) anchor.png

3.5mm 3P Mini-Pin Jack
オーディオ出力用。

Jackピン内容
pi1bminijack.pngGND1GND
L2LOUT_L
3n.c.
4n.c.
R5LOUT_R
Page Top

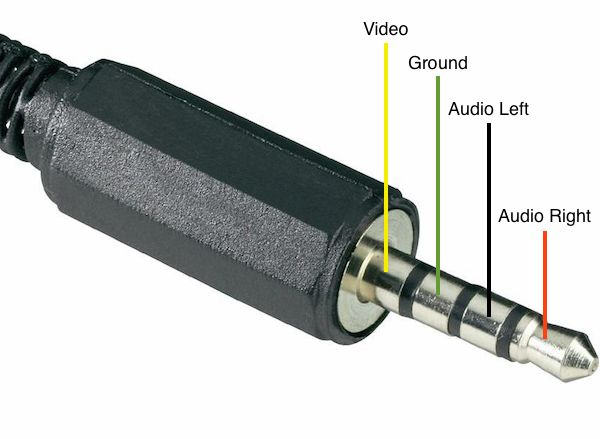

J7 A/V (Pi2B,Pi3B,Pi3B+,Pi4B) anchor.png

Audio，コンポジットVIDE出力
3.5mm 4pin Mini-Jack

Jackピン内容
pi2bminijack.pngVideo1COMPVID
Ground2GND
Audio R3AUDIO_R
Audio L4AUDIO_L
5AUDIO_L
Page Top

S7/J11 Dual USB TypeA (Pi1B,Pi1B Rev2,Pi2B,Pi3B,Pi3B+,Pi4B) anchor.png

Dual USB-Aコネクタ
USBの電源ドライブは，F1,F2には0Ω抵抗が入っていた。初期の製品ではminiSMDC014（PolySW）が入っていたようで，この為バスパワーで使用するUSB機器には，140mAまでしか供給出来なかった。デバイスによってはこのままでは不安定で使用出来ない場合があったようで，0Ω抵抗に変更されたようだ。

ピン内容
A1+5V_USBB/PRTC_2
A2USB_DM2
A3USB_DP2
A4GND
B1+5V_USBA/PRTC_3
B2USB_DM3
B3USB_DP3
B4GND
1PE
2PE
3PE
4PE
Page Top

J12 Dual USB TypeA (Pi2B,Pi3B,Pi3B+,Pi4B) anchor.png

Dual USB-Aコネクタ
Pi4Bでは，USB3.0対応。

ピン内容
A1+5V_USBB/PRTC_2
A2USB_DM2
A3USB_DP2
A4GND
B1+5V_USBA/PRTC_3
B2USB_DM3
B3USB_DP3
B4GND
1PE
2PE
3PE
4PE
Page Top

S8/J9/MicroSD SD-Card/MicroSD-Card Slot (Pi1B,Pi1B Rev2,Pi2B,Pi3B,Pi3B+,Pi4B,ZeroW) anchor.png

SD Card(Pi1B)/MicroSD Card(Pi2B,Pi3B,Pi3B+,Pi4B,ZeroW)コネクタ
ブートローダー/OS用。

ピン内容
1SD_DATA3
2SD_CMD
3GND
43.3V
5SD_CLK
6GND
7SD_DATA0
8SD_DATA1
9SD_DATA2
10SD_CARD_DET
11GND
12n.c.
13n.c.
14PE
15PE
Page Top

J14/PoE Header(Pi4B) anchor.png

4pin 2.54mmデュアルピンヘッダ PoE出力用。

ピン内容
1TR1_TAP
2TR0_TAP
3TR3_TAP
4TR2_TAP
Page Top

オンボードLED anchor.png

  • Pi1B
    -色内容
    D5GreenStatus OK
    D6RedPower ON
    D7GreenLAN Full Duplex
    D8GreenLAN Link
    D9YellowLAN 100M
  • Pi2B,Pi3B
    -色内容
    D1RedPower OK(PWR)
    D2GreenStatus(ACT)
  • ZeroW
    -色内容
    D2GreenStatus(ACT)
Page Top

回路図 anchor.png

Raspberry Pi Model B Rev1(256MB RAM)のコネクタ仕様
回路図：

Raspberry Pi Model B Rev2のコネクタ仕様
回路図：

Raspberry Pi Model B+のコネクタ仕様
回路図：

Raspberry Pi2 Model Bのコネクタ仕様
回路図：

Raspberry Pi3 Model Bのコネクタ仕様
回路図：

Page Top

外形寸法図 anchor.png

外径寸法図：

Page Top

その他の資料 anchor.png

  • Raspberry Pi/BCM2835
    ARMv6-M Architecture Reference Manual:
    ARM1176JZF-S Technical Reference Manual:
    Peripherials documentation:
  • Raspberry Pi2/BCM2836
    Peripherials documementation
    ARM Cortex-A7 Technical Reference Manual:
  • Raspberry Pi3/BCM2837
    ARM Cortex-A53 MPCore Processor Technical Reference Manual:
    ARMv8 Architecture Reference Manual:
  • GPU Core（Broadcom VideoCore IV）
    GPU（Broadcom VideoCore IV）の仕様書：
  • LAN9512
    LAN9512 chip datasheet:
