PCと接続 anchor.png

DSO5102Pには背面にUSBポートがあり,PCとUSBケーブルで接続して専用のアプリケーションが使用できる。

それ以外にも,Linuxのシリアルコンソールとして使用できるUARTがあるが,これを利用するには工夫が必要。

裏側にLANコネクタの目隠しがあるが,基板にチップが実装されていない。 ;(

Page Top

DigitalScopeアプリを使うUSB接続 anchor.png

背面にPCと接続するためのUSBコネクタ(Ethernetコネクタは無い)がある。
PCと接続して製品に添付されているDigitalScopeアプリケーションで,オシロスコープの操作や波形表示が出来る。

しかし同梱されていたCDに入っているDevice Driverは,Windows 10では動作しなかった。

Hantek DSO5102PのWEBページから,FirmwareやDevice Driver,PCのアプリケーションなんかがダウンロードできる。しかし,ここからDownloadしたDevice DriverにはWindows 10用のものも入っているが,Microsoftの署名がされていないものだった。このためインストールに難儀する

Hantekの公式BBSここのスレッド(メンバー登録が必要)でMicrosoftの署名されたDevice Driverを見つけた。fileDSO5000P series用のファイルをダウンロードして,無事Windows 10にDevice Driverをインストールすることが出来た。

これで,Windows 10でも添付されているアプリケーションDigitalScopeを使って,オシロスコープを操作・波形表示なんかが出来るようになった。まあ便利です。


この背面のUSBコネクタを使用した通信のプロトコルは,WEBサイトのDas_Oszi_Protocolで詳細が記載されている。
残念ながらこのプロトコルは,一般的な計測装置で使用されているUSBTMCではない ;(

Page Top

シリアルコンソールを使用できるようにする anchor.png

DSO5102Pには背面にあるUSB以外にもシリアルポートがあって,PCと接続すればシリアルコンソールで200MHz化する等のいろいろな操作が出来るようになる。

  • DSO5102Pの裏面の下の2個と取っ手の2個のネジを外して,裏蓋を外す。
  • メイン基板のカバーを外す(5個のネジで固定されている)。

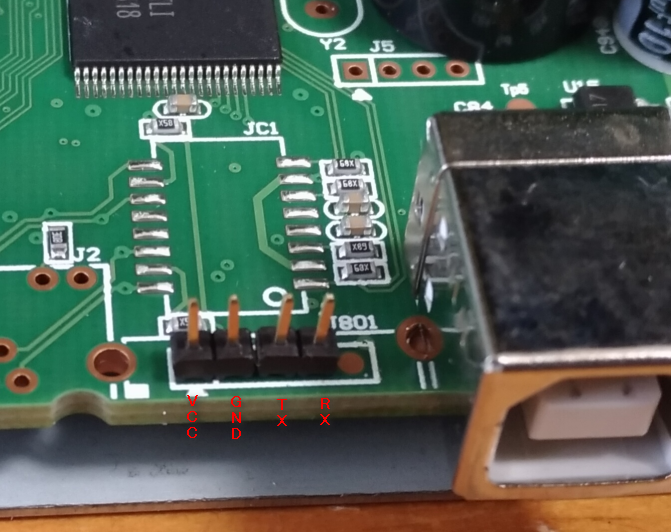

  • 裏のUSBコネクタの左にJ801のUART用の4pinコネクタのパターン(2mmピッチ)がある。
    ここに4pinヘッダーをハンダ付けする。Vccは+3.3Vになっている。
  • Vccを除く3つのpinとPCを接続する。
    DSO5102P側
    (J801)
    PC側
    Vccn.c.
    GNDGND
    TxRx
    RxTx
    USB-TTL Converter(3.3V LVTTL)等を使用してPCと接続する。
  • PuTTYとかのシリアルコンソールアプリでポート設定をする。
    ボーレート:115200
    データ:8
    パリティ:なし
    ストップ:1
    ハードウェアフロー:なし
  • DSO5102Pの電源をONする。
    これで,DSO5102Pがブートするとシリアルコンソールにfileブートログが表示される。
    returnキーを1回押すと以下のようなbashのプロンプトが表示されれば,接続は出来ている。
    [ root@Hantek ~]#
Page Top

Bluetoothで接続できるようにする anchor.png

上記のようにDSO5102PのUARTでPCと接続できるが,毎回ネジを外してケーブルを接続しないといけないので凄くめんどくさい。
そこで,Bluetooth-UARTコンバーターを使って,PCとワイヤレスで通信出来るようにしてみる。

Bluetooth-UARTコンバーターとしては,以下のようなものがあった。

安いHC-06*1を使ってみる。
HC-06は,スレーブとしてしか使用できない。まあ,PCと通信するだけなので問題ない。

  • HC-06の設定
    HC-06のUARTのボーレートはデフォルトの9600baudなので,115200baudに変更する。
    このためDSO5102Pにセットする前に,PCを使ってHC-06の設定をする。
    PC --(USB)-- USB-TTLコンバーター --(TTL)-- HC-06
    のようにしてPuTTYを使ってHC-06と接続する。HC-06はペアリングがされてない場合は,UART側は常にATコマンド待ちになっているようだ。
    AT
    OK
    となれば,PCとHC-06との通信は出来ている。懐かしのATコマンド。

    HC-06はスレーブでしか使えないので,以下のATコマンドしかない。
    コマンド内容
    AT接続の確認
    AT+NAME名前の変更
    AT+BAUDボーレートの変更
    1=1200bps
    2=2400bps
    3=4800bps
    4=9600bps(Default)
    5=19200bps
    6=38400bps
    7=57600bps
    8=115200bps
    AT+PINPINコードの変更
    AT+VERSIONバージョン表示
    以下のようにして設定する。
    コマンドは1行を1秒以内で入れないと受け付けない。なので手入力ではなくコピペして入れた。
    AT+VERSION
    OKlinvorV1.8
    Bluetoothの名前を設定する。
    AT+NAMEDSO5102P
    OKsetname
    UART側のボーレートを115200bpsに設定する。
    AT+BAUD8
    OK115200
    PINのデフォルトは,1234のようだ。
  • DSO5102PにHC-06を取り付ける
    DSO5102PのシリアルポートとHC-06を以下のように接続する。
    DSO5102P側
    (J801)
    HC-06側
    VCCVCC
    GNDGND
    RXTXD
    TXRXD
    適当な場所に,両面テープなんかで貼り付けて固定する。
  • PCと接続する
    PCのBluetoothデバイスからDSO5102Pが見えるので,ペアリングする。PINは1234。
    WindowsではBluetooth接続の仮想COMポート(Serial Port Profile)としてアクセスできる。PuTTYとかでその仮想COMポートで接続すれば,ケーブルで接続したのと同様に通信出来る。
    PC --(bluetooth)-- HC-06 --(TTL)-- DSO5102P

これで,必要な時にワイヤレスでDSO5102Pのシリアルコンソールに接続できるので,便利になった。


*1 技適を取得していないので使用は限定される。
