自分の図面枠を作成して使用する

図面シートエディターを使用して，自分の図面枠を作成することが出来る。
作成した図面枠は，%USERPROFILE%\Documents\KiCad\6.0\templateに.kicad_wksの拡張子のファイルとしてコピーしておく。

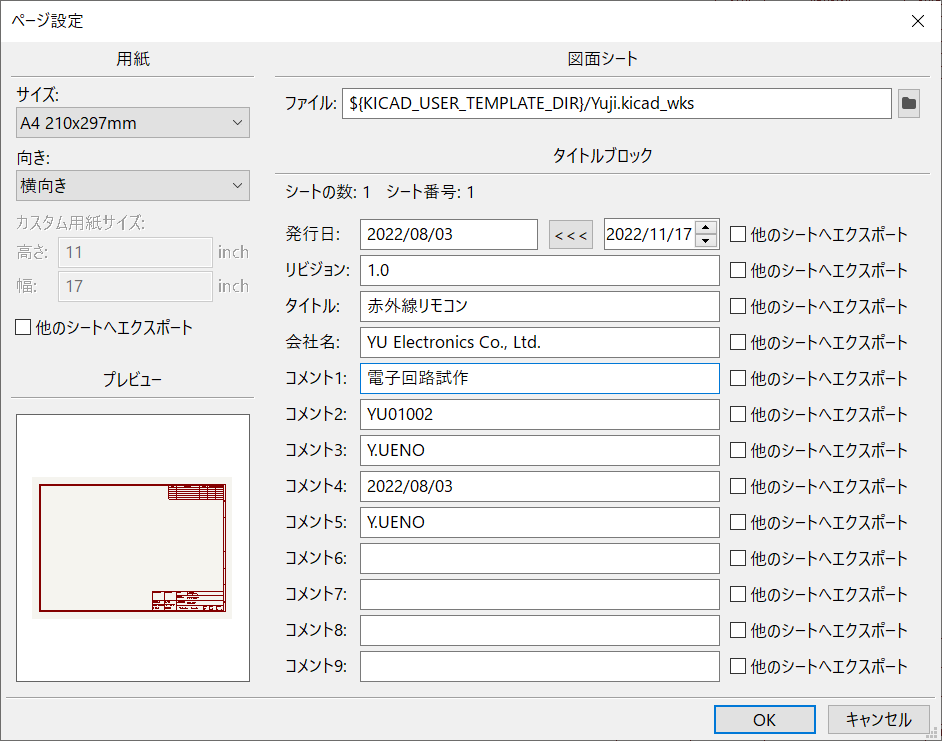

回路図エディターのファイル>ページ設定を開き，図面シートのファイルを作成した図面枠に設定すると，自分の図面枠が使用できる。

回路図の図面のサイズはA5，A4，A3，A2などが使われますが，図面枠も図面のサイズ毎に作成しても良いのですが，一つの図面枠でA5，A4，A3，A2に対応することも作成の仕方で可能です。

作成してみた図面枠: Yuji.kicad_wks

画像データを図面枠（図面シート）で使用する

図面枠（図面シート）で画像を配置したい場合は，その画像を「イメージコンバーター」を使って画像ファイルを図面シートで使えるデータ（json）に変換して使用する。

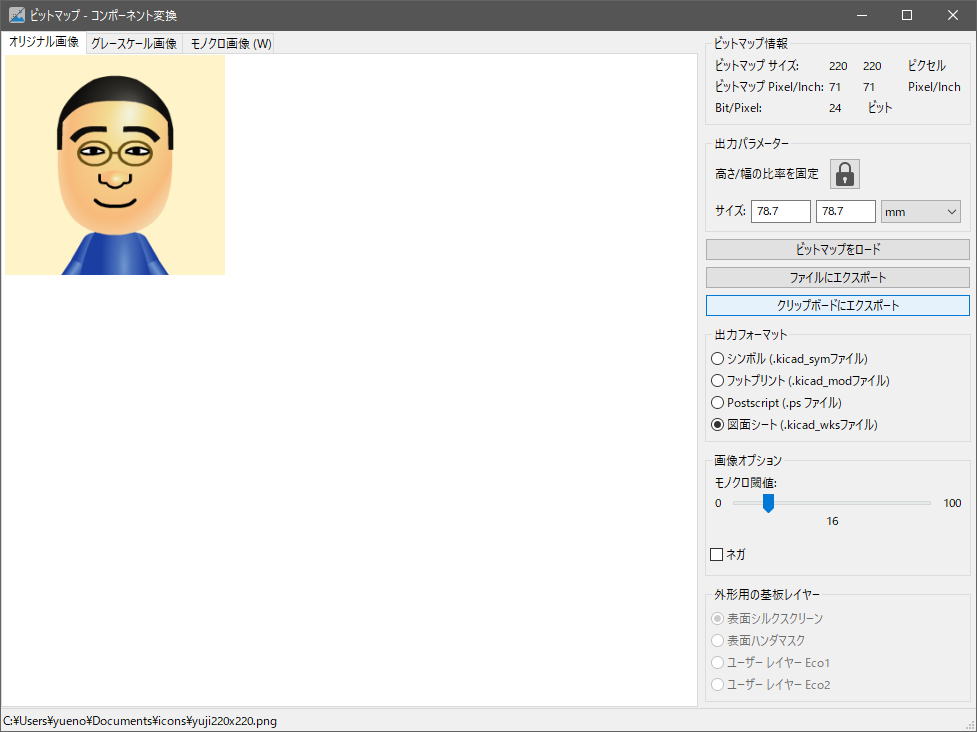

「イメージコンバーター」で画像ファイルを読み込んで，出力フォーマットに図面シートを選択して，「クリップボードにエクスポート」をクリックする。

後は図面シートエディターで，貼り付ければ図面枠（図面シート）で使用できる。

図面枠の座標について

始点/終点などの座標は，常にページの指定した角を基準にした座標系で指定することが出来る。
線などの配置の位置を，左上，左下，右上，右下などを基準にして配置すると，いろいろなサイズの図面に対応する図面枠を作成できます。

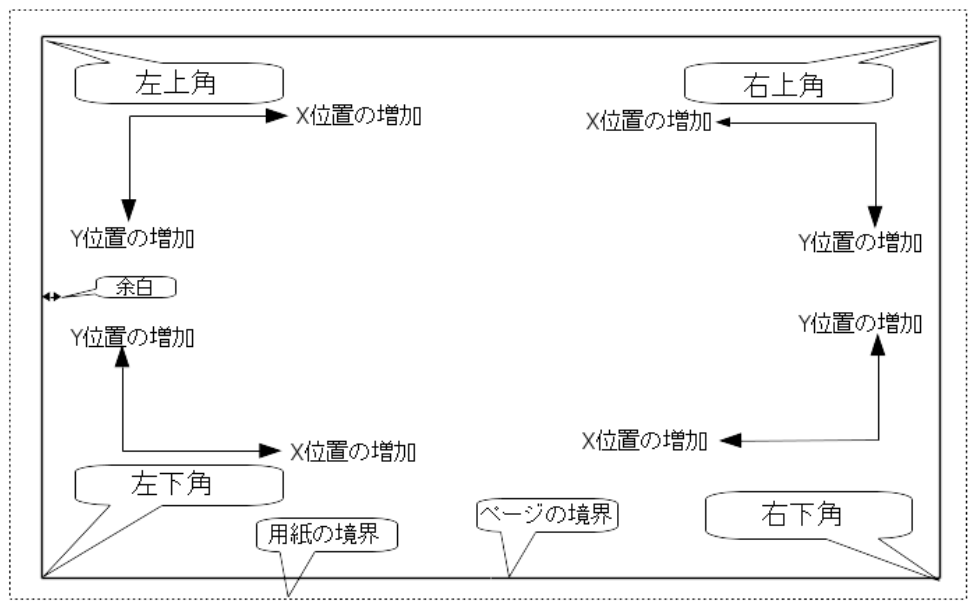

ページの角と座標

• 用紙サイズが変更された場合も，それぞれの要素は基準となるページの角との関係を保つ。

• タイトルブロックは用紙サイズに依らずにページの右下へ表示される。
  要素を作成した際に，右下の角を原点として設定しているから。


矩形や線は，それぞれ原点となる角を指定した2点の座標指定で指定されます。
